インジケーターランプのLED化を行いましたが、光量が弱く日中は点滅しているか認識しづらい、、、
この問題は、エンジン音？でリレーのカチカチが聞こえないのでウィンカーが付いているか分からなくて結構悩んでました
アリエクスプレスやebay辺りも探して数種類のE5タイプLEDを購入
一番左が、白熱球で全体に光ります
左2番目が樫木工業製
3番目 Amazonで購入したミニチュア用
4番目、アリエクスプレス製
5番目がebay製 チップLEDが4個ついてます（ドイツ製らしい）
ebayで購入した4連LED、基盤部分に当然影ができますが光量は十分ですし、ebay製で決定
車体に取り付けて点灯テスト、、、光りません、、、
以前、白熱球と同じ1.5wの負荷をかけるため抵抗をICリレー付近に入れていたので、チップLED4個だと電力が足りないのかな？
リレー部のアースを直接ボディーに取り付けて、インジケーター配線をウィンカーに割り込ませれば抵抗の計算も不要で、難しく考える必要もないのでは？
いろいろ悩んで調べていると、MK1ミニに5ピンICリレーをつけてインジケーターのLED化している方を発見！！
マネマネで、早速Amazonに発注（※1400円位でした）
配線
L → インジケーター配線 （純正リレーP 緑/黄）
L1 → ウィンカー配線（純正リレーX 緑/赤）
+ → バッテリー配線（純正リレーL 緑）
－→ アース（新規増設 ボディー接続）
I → 不要
たしかに別信号でインジケーターランプを光らせれば以前のように、1.5w分の負荷をかけるための抵抗は不要と思います
早速車体に取り付けてリベンジ！
今度はちゃんと光りましたww
ココで次の問題発生
LEDが長すぎてキャップが収まらない、他の4連LEDを見てみると製品の出来が不揃いなことに気付きました
左側の短めに出来ているLEDの角をヤスリで削って再チャレンジ
今度はちゃんとキャップが入った！！！

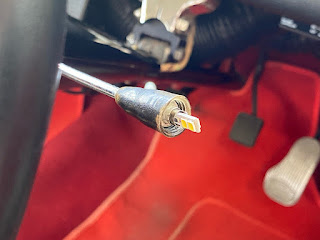

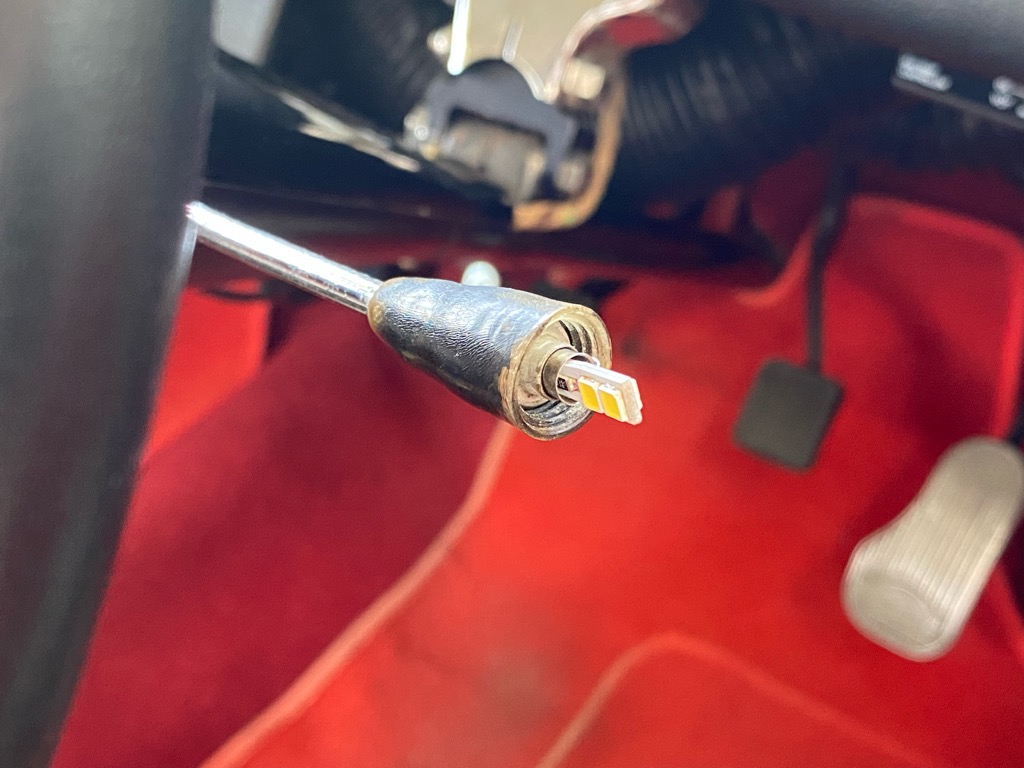

アップにすると、チップLEDがギリギリ収まっている様子が見えます
点灯すると、こんな感じです
今度は、白熱球より少し明るいかな？
動画で比較すると一目瞭然
ICリレー抵抗バージョン
5ピンICリレー+4連チップLEDバージョン
※違うLEDの動画をアップしていたので修正しました
